當前位置：首頁>產品中心>室內光纜>管道用蝶形引入光纜
接入網用蝶形引入室內光纜是將光通信單元處于中心，兩側放置兩根平行金屬加強元件，擠制黑色低煙無鹵護套。外包鋁帶防潮層，最后擠制 PE 護套成纜。
購買鏈接
- 產品特點

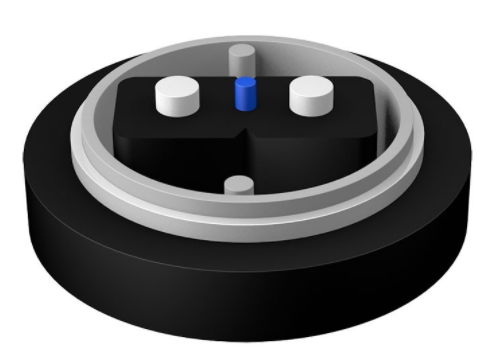

- 光纜結構圖
- 產品標準
·特種耐彎光纖，提供更大的帶寬，增強網絡傳輸特性
·兩根平行平行金屬加強元件使光纜具有良好的抗壓性能，保護光纖
·光纜結構簡單，重量輕，實用性強
·獨特的凹槽設計，易剝離，方便接續，簡化安裝和維護
·低煙無鹵阻燃護套，環保
·PE 外護具有很好的抗紫外線性能
·涂塑鋁帶（APL）防潮層
結構參數
纜型號 | 芯數 | 光纜尺寸 （mm） | 光纜參考重量 （kg/km） | 允許拉伸力 長期/短期 （N） | 允許壓扁力 長期/短期 （N/100mm） | 彎曲半徑 動態/靜態 （mm） |
GJYXHA-1Xn | 1 | 6.8 | 62 | 300/600 | 1000/2200 | 20D/10D |
GJYXHA-2Xn | 2 | 6.8 | 62 | 300/600 | 1000/2200 | 20D/10D |
GJYXHA-4Xn | 4 | 6.8 | 62 | 300/600 | 1000/2200 | 20D/10D |
GJYXDHA-4Xn | 4 | 7.1 | 64 | 300/600 | 1000/2200 | 20D/10D |
儲存、使用溫度：-20℃~+60℃。
光學特性
光纖類型 | H衰減 | 滿注入帶寬 | 有效模式 帶寬 | 10G以太網鏈 路長度 | 最小彎曲半徑 | |||
條件 | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | / | ||
典型值 | 最大值 | 典型值 | 最大值 | |||||
單位 | dB/km | dB/km | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
訂貨信息
GJYXHA-OO
1 2 3
①光通訊單元 ②光纖芯數 ③光纖類型
無-光纖 1-4 B6a1=G.657A1 OM3=MaxBand?300
D-光纖帶 B6a2=G.657A2 OM4=MaxBand?550
交貨長度
推薦長度：2000m；可按客戶要求提供其它長度。
樂飛光電公司GJYXHA光纜符合YD/T 1997.1-2014標準和IEC 60794-1標準。
