接入網用蝶形引入室內光纜
GJXFH

接入網用蝶形引入室內光纜是將光通信單元處于中心，兩側放置兩根平行非金屬加強元件（FRP），最后，擠制黑色或彩色低煙無鹵護套成纜。

購買鏈接
  • 產品特點

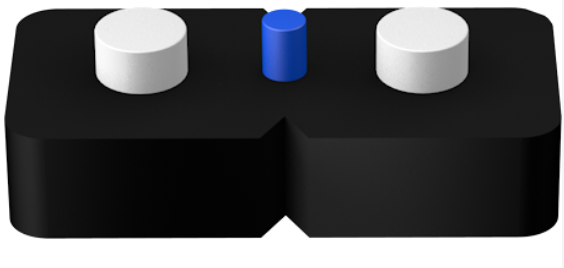

  • 光纜結構圖
  • 產品標準

· 特種耐彎光纖，提供更大的帶寬，增強網絡傳輸特性

· 兩根平行 FRP 使光纜具有良好的抗壓性能，保護光纖

· 光纜結構簡單，重量輕，實用性強

· 獨特的凹槽設計，易剝離，方便接續，簡化安裝和維護

· 低煙無鹵阻燃護套，環保


結構參數

纜型號

芯數

光纜尺寸

（mm）

光纜參考重量

（kg/km）

允許拉伸力 長期/短期

（N）

允許壓扁力 長期/短期

（N/100mm）

彎曲半徑 動態/靜態

（mm）

GJXFH -1Xn

1

(2.0±0.1)×(3.0±0.1)

8.5

40/80

500/1000

40/20

GJXFH -2Xn

2

(2.0±0.1)×(3.0±0.1)

8.5

40/80

500/1000

40/20

GJXFDH -4Xn

4

(2.0±0.2)×(4.0±0.2)

11

40/80

500/1000

40/20

儲存、使用溫度：-20℃~+60℃。

 光學特性

光纖類型

衰減

滿注入帶寬

有效模式 帶寬

10G以太網鏈 路長度

最小彎曲半徑

條件

1310/1550nm

850/1300nm

850/1300nm

850nm

850nm

/

典型值

最大值

典型值

最大值

單位

dB/km

dB/km

dB/km

dB/km

MHZ.km

MHZ.km

m

mm

G657A1

0.36/0.22

0.5/0.4

---

---

---

---

---

10

G657A2

0.36/0.22

0.5/0.4

---

---

---

---

---

7.5

OM3

---

---

3.0/1.0

3.5/1.5

≥1500/500

≥2000

≤300

30

OM4

---

---

3.0/1.0

3.5/1.5

≥3500/500

≥4700

≤550

30

訂貨信息

GJXFH-OO

      1  2  3

①光通訊單元                                  ②光纖芯數                         ③光纖類型

     無-光纖                                   1-4                                B6a1=G.657A1         OM3=MaxBand?300

D-光纖帶                                                                    B6a2=G.657A2         OM4=MaxBand?550

交貨長度

推薦長度：2000m；可按客戶要求提供其它長度。



樂飛光電公司GJXFH光纜符合YD/T 1997.1-2014標準和IEC 60794-1標準。
