當前位置：首頁>產品中心>室外光纜>中心管式A護套防鼠光纜

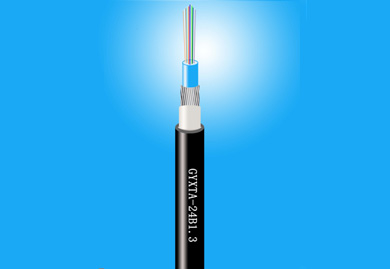

GYXTA光纜結構是將多根光纖套入由高模量的聚脂材料作成的松套管中，套管內填充防水化合物。松套管外加阻水材料以保證光纜的縱向滲水，鋼絲繞包成纜后涂塑鋁帶（APL）縱包，再在外擠制聚乙烯護套。
購買鏈接
- 產品特點

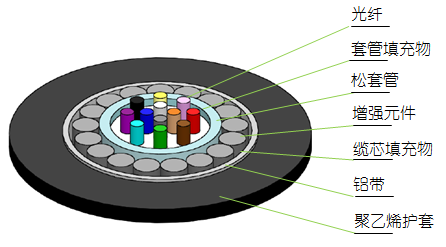

- 光纜結構圖
- 產品標準
精確控制的光纖余長保證了光纜具有的良好的機械性能和溫度性能。
松套管材料本身具有良好的耐水解性能和較高的強度。
管內充以特種油膏，對光纖進行了關鍵性保護。
良好的抗側壓性和柔軟性。
一層繞包鋼絲保證了光纜的拉伸強度，并有較好的防鼠性能。
涂塑鋁帶（APL）防潮層。
良好的阻水材料防止光纜縱向滲水。
聚乙烯（PE）護套具有很好的抗紫外線輻射性能。
直徑小，容易敷設。
結構參數
光纜型號 Cable Type （以2纖遞增） (Increased by 2 fibers) | 光纖數 Fiber Count | 單元數 Tubes | 參考光纜重量 Cable Weight kg/km（Ref） | 允許拉伸力 Tensile Strength 長期/短期 Long/Short Term (N) | 允許壓扁力 Crush Resistance 長期/短期 Long/Short Term (N/100mm) | 彎曲半徑 Bending Radius 靜態/動態 Static/Dynamic (mm) |
GYXTA-2-12Xn | 2-12 | 1 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYXTA-14-24Xn | 14-24 | 1 | 97 | |||
GYXTA-26-36Xn | 26-36 | 1 | 99 | |||
GYXTA-38-48Xn | 38-48 | 1 | 113 |
光學特性
光纖類型 Fiber Type | G.652 | G.655 | 50/125 μm | 62.5/125 μm | |
衰減 Attenuation（+20℃） | @ 850 nm | ≤ 3.3 dB/km | ≤ 3.5 dB/km | ||
@1300 nm | ≤ 1.2 dB/km | ≤ 1.2 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
帶寬 Bandwidth | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 500 MHz·km | ≥ 500 MHz·km | |||
數值孔徑 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光纜截止波長Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
適用：管道、架空
儲存、使用溫度：-40℃至+70℃
樂飛光電公司GYXTA光纜符合YD/T 769標準和IEC 60794-1標準。
