當前位置：首頁>產品中心>特種光纜>全介質自承式光纜

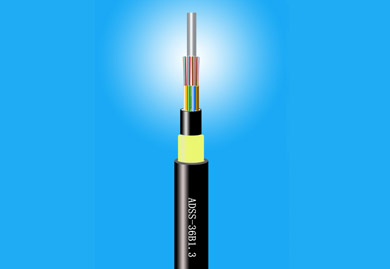

ADSS光纜采用松套層絞式結構，將250μm光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管（和填充繩）圍繞非金屬中心加強芯（FRP）絞合成緊湊的纜芯，纜芯的縫隙充以阻水油膏。纜芯外擠制聚乙烯（PE）內護套，然后絞合起加強作用的芳綸，最后擠制聚乙烯（PE）外護套或耐電痕（AT）外護套。
購買鏈接
- 產品特點

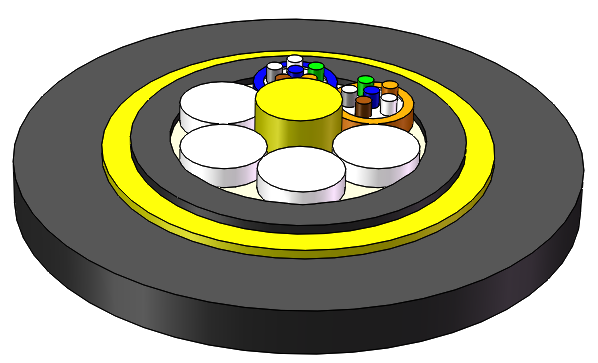

- 光纜結構圖
- 產品標準
可不斷電架設
采用AT護套，耐電痕性能優越
重量輕、纜徑小，減少了冰凌、風力影響和對塔架、支撐物的負荷
跨距大，最大跨距超過1000米
具有優異的抗拉性能和溫度特性
預期壽命大于30年
結構參數
參考外徑 Ref. outer diameter mm |
參考重量 Ref. weight kg/km |
推薦日常最大工作張力 Rec. daily max. working tension kN |
最大允許 工作張力 Max allowable working tension kN |
斷裂強度 Break strength
kN |
抗拉元件 截面積 Strength member CSA
mm2 |
彈性模量 Modulus of elasticity
kN/mm2 |
熱膨脹 系數 Heat expansion coefficient
×10-6/K |
適合檔距 Suitable span 對應氣象條件 (NESC Standard, m) | ||||
PE外護 PE sheath | AT外護 AT sheath | A | B | C | D | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -0.4 | 1000 | 750 | 1000 | 760 |
17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
17.9 9 | 249 | 266 | 18.0 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
光學特性
光纖類型 Fiber Type | G.652 | G.655 | 50/125 μm | 62.5/125 μm | |
衰減 Attenuation（+20℃） | @ 850 nm | ≤ 3.3 dB/km | ≤ 3.5 dB/km | ||
@1300 nm | ≤ 1.2 dB/km | ≤ 1.2 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
帶寬 Bandwidth | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 500 MHz·km | ≥ 500 MHz·km | |||
數值孔徑 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光纜截止波長Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
產品應用
樂飛光電公司ADSS光纜的設計充分考慮了電力線路的實際情況，適用于不同等級高壓輸電線路。對于10kV和35kV的電力線路可采用聚乙烯（PE）護套；對于110kV和220kV的電力線路則必須通過計算電場場強分布來確定光纜掛點并采用耐電痕（AT）外護套。同時，精心設計芳綸的用量和完善的絞合工藝以滿足不同跨距的應用要求。
適用：自承式架空
儲存、使用溫度：-40℃至+70℃
樂飛光電公司ADSS光纜遵循IEEE 1222技術標準，同時符合IEC 60794-1之標準。
