當前位置：首頁>產品中心>特種光纜>中心管式53護套防鼠光纜

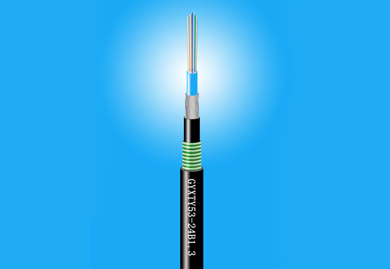

GYXTY53光纜結構是將單模光纖或多模光纖由高模量的聚脂材料作成的松套管中，套管內填充防水化合物。松套管外加阻水材料以保證光纜的縱向滲水，鋼絲繞包后擠制一層聚乙烯內護層，在聚乙烯內護層外雙面鍍鉻涂塑鋼帶（PSP）縱包，再在外擠制聚乙烯護套。
購買鏈接
- 產品特點

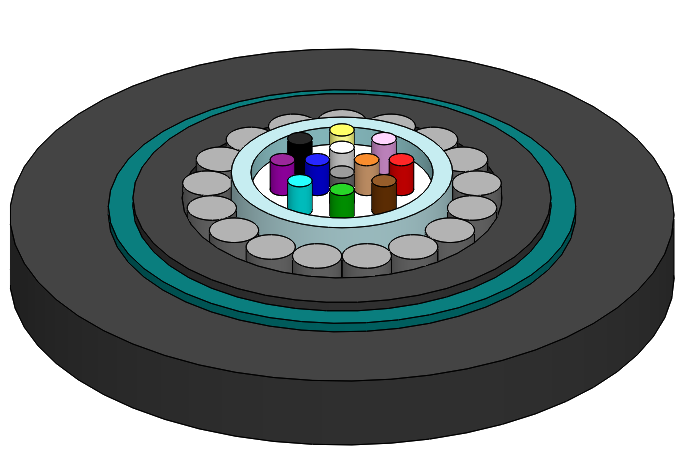

- 光纜結構圖
- 產品標準
精確控制的光纖余長保證了光纜具有的良好的機械性能和溫度性能。
松套管材料本身具有良好的耐水解性能和較高的強度。
管內充以特種油膏，對光纖進行了關鍵性保護。
良好的抗側壓性和柔軟性。
一層繞包鋼絲保證了光纜的拉伸強度。
雙面鍍鉻涂塑鋼帶（PSP）提高光纜的抗透潮能力。
良好的阻水材料防止光纜縱向滲水。
聚乙烯（PE）護套具有很好的抗紫外線輻射性能，
直徑小，重量輕，容易敷設。
鋼絲和鋼帶鎧裝使光纜具有優良的防鼠性能。
結構參數
光纜型號 Cable Type （以2纖遞增） (Increased by 2 fibers) | 光纖數 Fiber Count | 參考光纜重量 Cable Weight kg/km（Ref） | 允許拉伸力 Tensile Strength 長期/短期 Long/Short Term (N) | 允許壓扁力 Crush Resistance 長期/短期 Long/Short Term (N/100mm) | 彎曲半徑 Bending Radius 靜態/動態 Static/Dynamic (mm) |
GYXTY53-2~12Xn | 2~12 | 10.0 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYXTY53-14~24Xn | 14~24 | 10.8 | |||
GYXTY53-26~36Xn | 26~36 | 11.2 | |||
GYXTY53-38~48Xn | 38~48 | 12.1 |
光學特性
光纖類型 Fiber Type | G.652 | G.655 | 50/125 μm | 62.5/125 μm | |
衰減 Attenuation（+20℃） | @ 850 nm | ≤ 3.3 dB/km | ≤ 3.5 dB/km | ||
@1300 nm | ≤ 1.2 dB/km | ≤ 1.2 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
帶寬 Bandwidth | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 500 MHz·km | ≥ 500 MHz·km | |||
數值孔徑 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光纜截止波長Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
適用：自承式架空
儲存、使用溫度：-40℃至+70℃
樂飛光電公司GYXTY53光纜符合YD/T 769標準和IEC 60794-1標準。
