當前位置：首頁>產品中心>室外光纜>中心管式輕鎧裝光纜

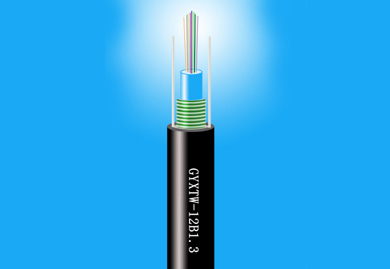

GYXTW光纜的結構是將250μm光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管外用一層雙面涂塑鋼帶（PSP）縱包，鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲后擠制聚乙烯護套成纜。
購買鏈接
- 產品特點

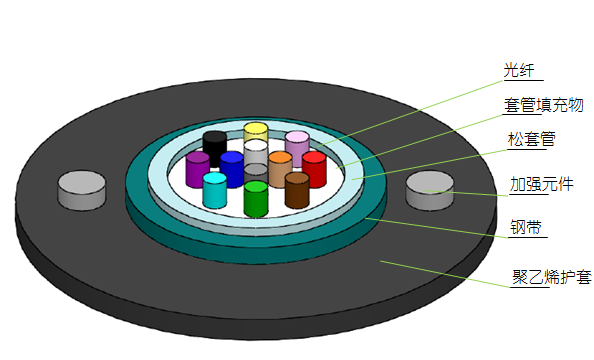

- 光纜結構圖
- 產品標準
1.具有很好的機械性能和溫度特性
2.松套管材料本身具有良好的耐水解性能和較高的強度
3.管內充以特種油膏，對光纖進行了關鍵性保護
4.良好的抗壓性和柔軟性
5.雙面涂塑鋼帶（PSP）提高光纜的抗透潮能力
6.兩根平行鋼絲保證光纜的抗拉強度
7.直徑小、重量輕、容易敷設
8.較長的交貨長度
結構參數
光纜型號 Cable Type （以2纖遞增） (Increased by 2 fibers) | 光纖數 Fiber Count | 單元數 Tubes | 參考光纜重量 Cable Weight kg/km（Ref） | 允許拉伸力 Tensile Strength 長期/短期 Long/Short Term (N) | 允許壓扁力 Crush Resistance 長期/短期 Long/Short Term (N/100mm) | 彎曲半徑 Bending Radius 靜態/動態 Static/Dynamic (mm) |
GYXTW-2-12Xn | 2-12 | 1 | 81 | 600/1500 | 300/1000 | 10D/20D |
GYXTW-14-24Xn | 14-24 | 1 | 90 | |||
GYXTW-26-36Xn | 26-36 | 1 | 94 | |||
GYXTW-38-48Xn | 38-48 | 1 | 112 |
光學特性
光纖類型 Fiber Type | G.652 | G.655 | 50/125 μm | 62.5/125 μm | |
衰減 Attenuation（+20℃） | @ 850 nm | ≤ 3.3 dB/km | ≤ 3.5 dB/km | ||
@1300 nm | ≤ 1.2 dB/km | ≤ 1.2 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
帶寬 Bandwidth | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 500 MHz·km | ≥ 500 MHz·km | |||
數值孔徑 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光纜截止波長Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
適用：管道、架空
儲存、使用溫度：-40℃至+70℃
樂飛光電公司GYXTW光纜符合YD/T 769標準。
