光纖復合架空地線
OPGW層絞式

光纖復合架空地線（OPGW）是一種含有光纖的架空地線，具有架空地線和光通信等多重功能，主要用于 110kV、220kV、500kV、750kV 及新建架空高壓輸電系統的通信線路。也可用于更換 舊架空高壓輸電系統的現有地線，增加光通信線路，傳導短路電流并提供抗雷擊保護。可根據用戶需求定制特殊結構。

購買鏈接
  • 產品特點

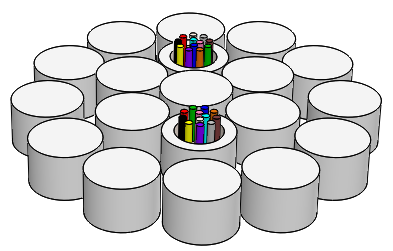

  • 光纜結構圖
  • 產品標準

纜徑較大，可設計大光纖芯數

結構穩定、可靠性高

抗拉強度和短路電流容量較大，可達到機械和電氣性能最佳平衡

最佳的絞合設計，可獲取二次光纖余長

絞線層數可設計兩層或三層

單絲可為鋁包鋼線和 / 或鋁合金線、鋁線的組合



結構及性能參數



類型

材料

數值

結構

光纖

G652D/G655等

2~144芯

保護管

不銹鋼管

1.5~6mm

絞合單線

鋁包鋼/鋁合金/鋁桿

1.5~6mm

最大外徑

30mm

最大截面積

500mm2

機械性能

滿足標準 DL/T 832-2016

最大拉力 (RTS ) (kN)

700

最大壓扁力（N/100mm）

3000

最大短路電流容量 (40℃~200℃)(kA2s)

2000

最小彎曲半徑 (動態)

20D

最小彎曲半徑 (靜態)

15D

環境性能

安裝溫度范圍 (℃)

-10~+50

運行及存儲溫度范圍 (℃)

-40~+65

注：D是OPGW纜徑

 結構參數

序號

產品型號

光纜結構形式

最大 光纖數量

（芯）

鋁包鋼截面(mm2)

外徑

單位長度 質（kg/km）

額定拉斷力（kN）

20℃ 直流電阻（Ω/km）

允許短路電流容量（40-200℃ kA2.s）

1

OPGW-48B1.3-90- [112;45]

1/2.6/20AS＋4/2.5/20AS＋

11/2.8/20AS，光單元2/2.5

48

≈90

13.2

≤641

≥112

≤0.98

≥45

2

OPGW-48B1.3-90- [57;67]

1/2.6/40AS＋4/2.5/40AS＋

11/2.8/40AS，光單元2/2.5

48

≈90

13.2

≤457

≥57

≤0.52

≥67

3

OPGW-24B1.3-100-[118;50]

1/2.6/20AS＋5/2.5/20AS＋

11/2.8/20AS，光單元1/2.5

24

≈100

13.2

≤674

≥118

≤0.93

≥50



4

OPGW-24B1.3-100-[60;74]

1/2.6/40AS＋5/2.5/40AS＋

11/2.8/40AS，光單元1/2.5

24

≈100

13.2

≤479

≥60

≤0.49

≥74



5

OPGW-24B1.3-110-[133;63]

1/2.6/20AS＋5/2.5/20AS＋

10/3.2/20AS，光單元1/2.5

24

≈110

14

≤760

≥133

≤0.83

≥63



6

OPGW-24B1.3-110-[140;68]

1/2.8/20AS＋5/2.7/20AS＋

11/3.05/20AS，光單元1/2.6

24

≈110

14.3

≤791

≥140

≤0.80

≥68



7

OPGW-24B1.3-110-[67;95]

1/2.9/20AS＋5/2.8/20AS＋

12/2.8/AA，光單元1/2.7

24

≈37

≈74(AA)

14.1

≤473

≥67

≤0.40

≥95



8

OPGW-36B1.3-120-[145;73]

1/3.0/20AS＋5/2.9/20AS＋

12/2.9/20AS，光單元1/2.8

36

≈120

14.6

≤820

≥145

≤0.77

≥73



9

OPGW-36B1.3-120-[95;98]

1/3.0/30AS＋5/2.9/30AS＋

12/2.9/30AS，光單元1/2.8

36

≈120

14.6

≤700

≥95

≤0.55

≥98



10

OPGW-36B1.3-120-[74;110]

1/3.0/40AS＋5/2.9/40AS＋

12/2.9/40AS, 光單元1/2.8

36

≈120

14.6

≤582

≥74

≤0.42

≥110



11

OPGW-72B1.3-120-[147;76]

1/3.2/20AS＋4/3.0/20AS＋

12/3.0/20AS, 光單元2/2.9

72

≈120

15.2

≤832

≥147

≤0.76

≥76



12

OPGW-72B1.3-120-2[96;101]

1/3.2/30AS＋4/3.0/30AS＋

12/3.0/30AS, 光單元2/2.9

72

≈120

15.2

≤711

≥96

≤0.53

≥101



13

OPGW-72B1.3-120-[74;114]

1/3.2/40AS＋4/3.0/40AS＋

12/3.0/40AS, 光單元2/2.9

72

≈120

15.2

≤591

≥74

≤0.40

≥114



14

OPGW-36B1.3-130-[155;85]

1/3.2/20AS＋5/3.0/20AS＋

12/3.0/20AS, 光單元1/2.9

36

≈130

15.2

≤879

≥155

≤0.72

≥85



15

OPGW-36B1.3-130-[102;114]

1/3.2/30AS＋5/3.0/30AS＋

12/3.0/30AS, 光單元1/2.9

36

≈130

15.2

≤751

≥102

≤0.50

≥114



16

OPGW-36B1.3-130-[79;137]

1/3.2/40AS＋5/3.0/40AS＋

12/3.0/40AS, 光單元1/2.9

36

≈130

15.2

≤624

≥79

≤0.40

≥137



17

OPGW-36B1.3-140-[175;100]

1/3.3/20AS＋5/3.2/20AS＋

12/3.2/20AS, 光單元1/3.1

36

≈140

16.1

≤995

≥175

≤0.65

≥100



18

OPGW-36B1.3-140-[115;140]

1/3.3/30AS＋5/3.2/30AS＋

12/3.2/30AS, 光單元1/3.1

36

≈140

16.1

≤850

≥115

≤0.45

≥140



19

OPGW-36B1.3-145-[86;170]

1/3.3/20AS＋5/3.2/20AS＋

12/3.2/AA, 光單元1/3.1

36

≈49

≈96(AA)

16.1

≤611

≥86

≤0.31

≥170



20

OPGW-48B1.3-150-[182;123]

1/3.4/20AS＋5/3.3/20AS＋

12/3.3/20AS, 光單元1/3.2

48

≈150

16.6

≤1055

≥182

≤0.60

≥123



21

OPGW-48B1.3-150-[122;165]

1/3.4/30AS＋5/3.3/30AS＋

12/3.3/30AS, 光單元1/3.2

48

≈150

16.6

≤901

≥122

≤0.42

≥165



22

OPGW-48B1.3-150-[95;195]

1/3.4/40AS＋5/3.3/40AS＋

12/3.3/40AS, 光單元1/3.2

48

≈150

16.6

≤747

≥95

≤0.33

≥195



23

OPGW-72B1.3-150-[172;110]

1/3.4/20AS＋4/3.3/20AS＋

12/3.3/20AS, 光單元2/3.2

72

≈150

16.6

≤998

≥172

≤0.64

≥110



24

OPGW-72B1.3-150-[116;147]

1/3.4/30AS＋4/3.3/30AS＋

12/3.3/30AS, 光單元2/3.2

72

≈150

16.6

≤853

≥116

≤0.45

≥147



25

OPGW-48B1.3-170-[198;150]

1/3.6/20AS＋5/3.5/20AS＋

12/3.5/20AS, 光單元1/3.4

48

≈170

17.6

≤1190

≥198

≤0.54

≥150



26

OPGW-72B1.3-170-[199;156]

1/3.8/20AS＋4/3.6/20AS＋

12/3.6/20AS, 光單元2/3.5

72

≈170

18.2

≤1187

≥199

≤0.54

≥156



27

OPGW-48B1.3-180-[252;125]

1/3.8/14AS＋5/3.6/14AS＋

12/3.6/14AS, 光單元1/3.5

48

≈180

18.2

≤1372

≥252

≤0.72

≥125



28

OPGW-48B1.3-180-[211;175]

1/3.8/20AS＋5/3.6/20AS＋

12/3.6/20AS, 光單元1/3.5

48

≈180

18.2

≤1255

≥211

≤0.50

≥175



29

OPGW-48B1.3-180-[147;234]

1/3.8/30AS＋5/3.6/30AS＋

12/3.6/30AS, 光單元1/3.5

48

≈180

18.2

≤1071

≥147

≤0.35

≥234



30

OPGW-48B1.3-180-[113,262]

1/3.8/40AS＋5/3.6/40AS＋

12/3.6/40AS, 光單元1/3.5

48

≈180

18.2

≤888

≥113

≤0.28

≥262



31



OPGW-48B1.3-235-[268;243.4]

1/2.7/20AS＋4/2.5/20AS＋

12/2.5/20AS+13/3.8/20AS,

光單元1/3.5



48



≈235



20.3



≤1594



≥268



≤0.38



≥243.4adw

 光學特性

光纖類型 Fiber Type

G.652

G.655

50/125 μm

62.5/125 μm

衰減 Attenuation（+20℃）

@ 850 nm

≤ 3.3 dB/km

≤ 3.5 dB/km

@1300 nm

≤ 1.2 dB/km

≤ 1.2 dB/km

@1310 nm

≤ 0.36 dB/km

≤ 0.40 dB/km

@1550 nm

≤ 0.22 dB/km

≤ 0.23 dB/km

帶寬 Bandwidth

@ 850 nm

≥ 500 MHz·km

≥ 200 MHz·km

@1300 nm

≥ 500 MHz·km

≥ 500 MHz·km

數值孔徑 Numerical Aperture

0.200 ± 0.015 NA

0.275 ± 0.015 NA

光纜截止波長Cable Cut-off Wavelength lcc

≤ 1260 nm

≤ 1450 nm



 機械及環境性能測試

項目

測試方法

驗收標準

拉力

GB/T 7424.2-E1

載荷：依據光纜結構變化 樣品長度：不小于10m；鏈路不小于100m 持續時間：1min

 40%RTS 光纖無明顯應變（0.01%），光纖無明顯附加衰減（0.03dB）。

60%RTS 光纖應變≤0.25%，光纖附加衰減≤0.05dB (拉力取消后，光纖無明顯殘余附加衰減（0.03dB）)。

壓扁

GB/T 7424.2-E3

載荷：依據上表，測試3個點 持續時間：10min

 試驗后，單模光纖在1550nm波長下的附加衰減不應大于0.05dB/纖， OPGW無機械損傷。

滲水

GB/T 7424.2-F5

時間：1 hour 樣品長度：0.5m 水高：1m

 不滲水。

溫度循環

GB/T 7424.2-F1

樣品長度：不少于500m 溫度范圍：-40℃~+70℃ 循環次數：2 保溫時間：不小于12h

 試驗后，單模光纖在1550nm波長下的附加衰減不應大于0.1dB。
