當前位置：首頁>產品中心>特種光纜>光纖復合架空地線

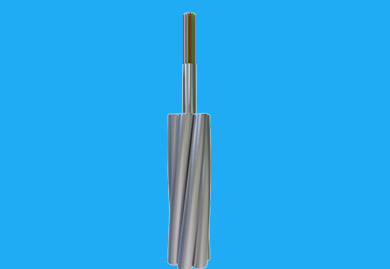

光纖復合架空地線（OPGW）是一種含有光纖的架空地線，具有架空地線和光通信等多重功能， 主要用于 110kV、220kV、500kV、750kV 及新建架空高壓輸電系統的通信線路。也可用于更換 舊架空高壓輸電系統的現有地線，增加光通信線路，傳導短路電流并提供抗雷擊保護?？筛鶕?jù)用 戶需求定制特殊結構。
購買鏈接
- 產品特點

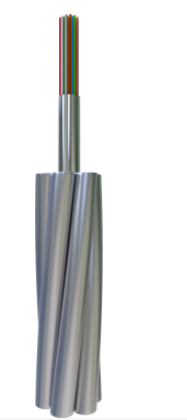

- 光纜結構圖
- 產品標準
不銹鋼管保護光纖，抗拉強度大
纜徑小，重量輕，對桿塔的附加載荷低
光單元形成適宜的一次光纖余長
抗拉伸、抗扭力、抗側壓性能稍差
結構及性能參數
類型 | 材料 | 數值 | |
結構 | 光纖 | G652D/G655等 | 2~48芯 |
保護管 | 不銹鋼管 | 1.5~6mm | |
絞合單線 | 鋁包鋼/鋁合金/鋁桿 | 1.5~6mm | |
最大外徑 | 18mm | ||
最大截面積 | 200mm2 | ||
機械性能 | 滿足標準 DL/T 832-2016 | ||
最大拉力 (RTS ) (kN) | 280 | ||
最大壓扁力（N/100mm） | 2200 | ||
最大短路電流容量 (40℃~200℃)(kA2s) | 100 | ||
最小彎曲半徑 (動態) | 20D | ||
最小彎曲半徑 (靜態) | 15D | ||
環境性能 | 安裝溫度范圍 (℃) | -10~+50 | |
運行及存儲溫度范圍 (℃) | -40~+65 | ||
注：D是OPGW纜徑
結構技術參數
序號 | 產品型號 | 光纜結構形式 | 最大 光纖數量 （芯） | 鋁包鋼截面(mm2) | 外徑 | 單位長度 質（kg/km） | 額定拉斷力（kN） | 20℃ 直流電阻（Ω/km） | 允許短路電流容量（40-200℃ kA2.s） |
1 | OPGW-24B1.3-40-[51;9] | 6/3.0/20AS,光單元1/3.0 | 24 | ≈40 | 9.0 | ≤304 | ≥51 | ≤2.10 | ≥9 |
2 | OPGW-24B1.3-50-[58;11.5] | 6/3.2/20AS,光單元1/3.2 | 24 | ≈50 | 9.6 | ≤345 | ≥58 | ≤1.82 | ≥11.5 |
3 | OPGW-48B1.3-70-[77;24] | 6/3.8/20AS,光單元1/3.8 | 48 | ≈70 | 11.4 | ≤475 | ≥77 | ≤1.30 | ≥24 |
4 | OPGW-48B1.3-70-[42;38] | 6/3.8/40AS,光單元1/3.8 | 48 | ≈70 | 11.4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
光學特性
光纖類型 Fiber Type | G.652 | G.655 | 50/125 μm | 62.5/125 μm | |
衰減 Attenuation（+20℃） | @ 850 nm | ≤ 3.3 dB/km | ≤ 3.5 dB/km | ||
@1300 nm | ≤ 1.2 dB/km | ≤ 1.2 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
帶寬 Bandwidth | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 500 MHz·km | ≥ 500 MHz·km | |||
數值孔徑 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光纜截止波長Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
機械及環境性能測試
項目 | 測試方法 | 驗收標準 |
拉力 | GB/T 7424.2-E1 載荷：依據光纜結構變化 樣品長度：不小于10m；鏈路不小于100m 持續時間：1min | 40%RTS 光纖無明顯應變（0.01%），光纖無明顯附加衰減（0.03dB）。 60%RTS 光纖應變≤0.25%，光纖附加衰減≤0.05dB (拉力取消后，光纖無明顯殘余附加衰減（0.03dB）)。 |
壓扁 | GB/T 7424.2-E3 載荷：依據上表，測試3個點 持續時間：10min | 試驗后，單模光纖在1550nm波長下的附加衰減不應大于0.05dB/纖， OPGW無機械損傷。 |
滲水 | GB/T 7424.2-F5 時間：1 hour 樣品長度：0.5m 水高：1m | 不滲水。 |
溫度循環 | GB/T 7424.2-F1 樣品長度：不少于500m 溫度范圍：-40℃~+70℃ 循環次數：2 保溫時間：不小于12h | 試驗后，單模光纖在1550nm波長下的附加衰減不應大于0.1dB。 |
